Bachelite
Dopo aver passato giorni a controllare lo schema trovato sul sito che ho postato in sono giunto ad una prima versione quasi definitiva del cablaggio.
Usando un programma per la gestione degli ingombri di condensatori elettrolitici di certe dimensioni, ho trovato che una scheda di bachelite da 55x210 mm dovrebbe bastare per lo schema da cablare.
Recuperato da
una lastra adatta e tanti piccoli turret si parte col la preparazione.

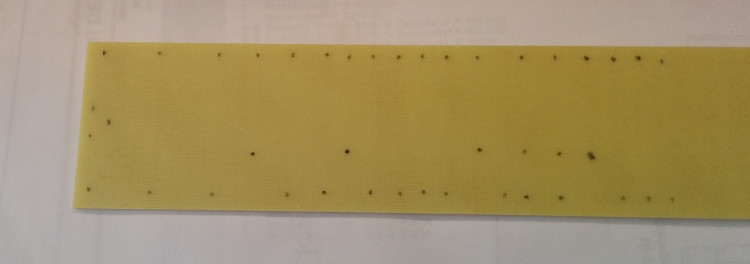

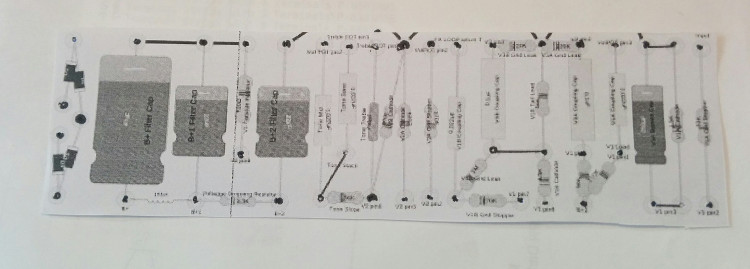

Si stampa in scala 1:1 il circuito e si forano i punti dove dovranno essere posizionati i turret e si segnano sulla basetta.

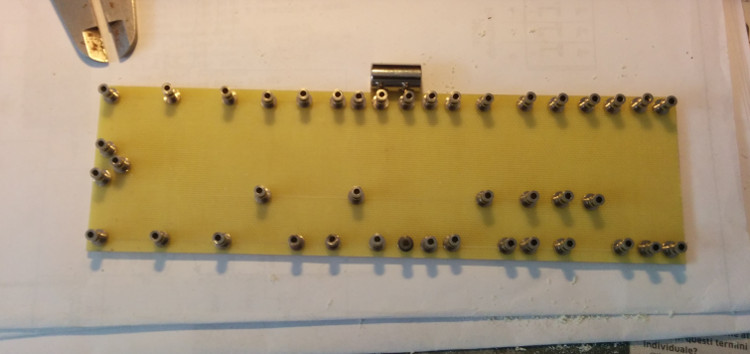

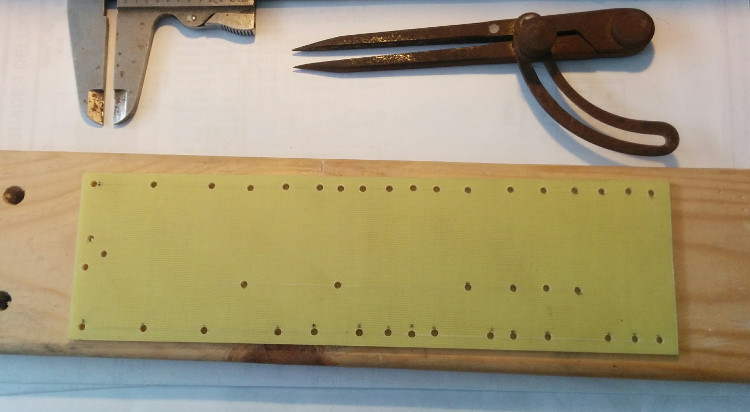

Trapanati i punti con una punta da 2.7 mm si cominciano a posizionare i turret con il loro punzonatore e una morsa. Come consiglio per il futuro devo dire che il trapano a colonna è l'ideale per l'inserimento dei turret nei fori e il loro successivo fissaggio.
Prossimi passi:
- cominciare a controllare tutti i componenti arrivati (soprattutto le resistenze che devono corrispondere o almeno che devono avere dei valori conosciuti in modo da usare i valori corretti in fase di set-up
- saldare i primi componenti
- controllare che i valori principali di tensioni siano corretti ( come quelli di alimentazione delle valvole e dei filamenti)
- posizionare i vari potenziometri, valvole, fusibili, interruttori e trasformatori vari
- sperare di non bruciare nulla e sopratutto di non morire!
